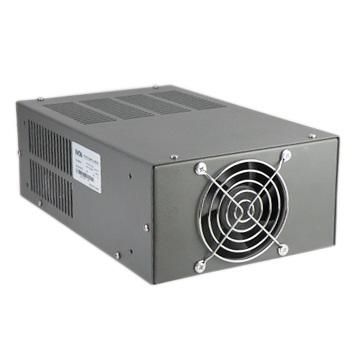

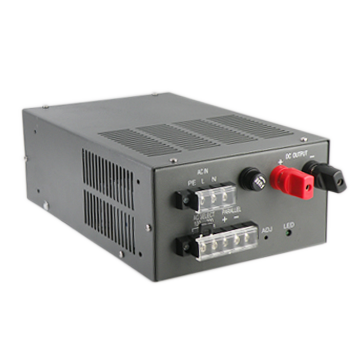

600W、ユニット型AC/DCスイッチング電源（出力電圧DC600V/出力電流max1A)

●６００Ｗ、DC６００Ｖ出力、高電圧電源

●ボリュームにてDC540〜660Vまで出力電圧の調整が可能

●100V,200V AC入力対応（ジャンパで切り替え)

●過電流保護、過電圧保護、短絡保護回路搭載

●前面のボリューム（Vadj)にて出力電圧を±10％の範囲で調整が可能

●LED搭載で電源の異常が簡単に判断できます（異常時消灯）

●端子台ネジ(M4)

・ジャンパ式によるAC入力切替方法

AC入力はジャンパ方式で、AC100VとAC200Vの切り替えが可能です。
ACSELECT端子部分の100を短絡させるとAC100V入力、200を短絡させるとAC200V入力になります。

　　　
　＜AC100V入力時の接続例＞　　　＜AC200V入力時の接続例＞


・並列運転の接続方法

並列運転で使用する時は、電源のお互いの PARALLEL 端子＋同士、PARALLEL 端子−同士を接続し、
メインとなる電源のみ負荷に接続して下さい。


　＜並列運転接続例＞

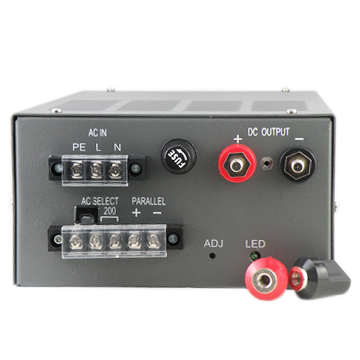

・DC出力端子着脱可能

DC出力端子のネジ式のカバー部分は着脱可能です。
　　　

出力数	1
入力電圧	AC85〜132/170〜264V
入力周波数	47〜63Hz
容量	600W
出力電圧/電流	DC600V/1A
突入電流	115V入力時：10A 230V入力時：20A （25℃、コールドスタートにて)
入力リーク電流	10mA以下
入力変動	±0.5%以下（100%負荷にて)
出力電圧可変範囲	±10%
過電流保護	有（110%以上, 遮断, 自動復旧）
過電圧保護	有（105〜130%, 遮断, 自動復旧）
短絡保護	有 (遮断, 自動復旧)
耐電圧	AC1.5kV 1min（入力一括)と（出力一括)間 AC1.5kV 1min（入力一括)と（接地[アース]/FG)間 AC0.5KV 1min（出力一括)と（接地[アース]/FG)間
立上り時間	800ｍs typ.（100％負荷時）
保持時間	20ｍs typ.（100％負荷時）
動作温度	-20 〜 +70℃(湿度20〜93%)
保存温度	-20 〜 +85℃(湿度20〜95%)
冷却方式	強制空冷（ファン付き）
保証期間	３年
寸法（mm)	250(横) x 160(縦) x 87(高さ)

型式	出力電圧	出力電流	R & N	効率
CP600W-S-600	600V	1A	1Vp-p	87%
