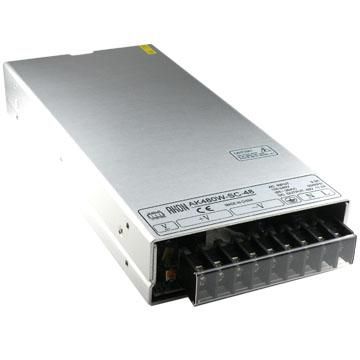

AK480W-SC-48 (DC48V/11A)

480W、ユニット型AC/DCスイッチング電源(出力電圧DC48V/出力電流max11A)
- ●480W、PFC回路内蔵高性能電源
- ●高性能電源、高力率、高効率
- ●アクティブフィルタ方式によるPFC回路を内蔵し力率0.98以上(115V入力時)を実現
- ●急激な入力電圧変動にも安定出力が得られます。
- ●銀行のATM、エレベーター装置など絶対的信頼性が要求される用途に最適。
- ●冷却ファン搭載。電源内部の温度や負荷を監視しながらファンスピードを自動コントロール
- ●外部入力によるリモート電源ON/OFF(オプション)
- ●出力電圧補償のリモートセンシング機能(オプション)
- ●ワイド入力対応(AC85〜264V)
- ●過電流保護、過電圧保護、短絡保護、過熱保護回路搭載
- ●RoHS対応
- ●前面のボリューム(Vadj)にて出力電圧を±10%の範囲で調整が可能
- ●LED搭載で電源の異常が簡単に判断できます(異常時消灯)
- ●端子台ネジ(M4)
- ●雑音端子電圧EN55022 classB対応
- ●グローバルな安全規格に準拠(UL60950, EN60950, GB4943)
- ●CEマーク取得。電気用品安全法(PSE)準拠

出力数 | 1 |
---|---|
入力電圧 | AC85〜264V (DC120〜370V) |
入力周波数 | 47〜63Hz |
容量 | 480W |
出力電圧/電流 | DC48V/11A |
突入電流 | 115V入力時:20A以下 230V入力時:40A以下 (25℃、コールドスタートにて) |
入力リーク電流 | 230V入力時:1.0mA以下 |
入力変動 | ±0.5%以下(入力AC85〜264V 100%負荷にて) |
出力電圧可変範囲 | ±10% |
過電流保護 | 有(110〜130%, 電流制限, 自動復旧) |
過電圧保護 | 有(115〜150%, hiccup mode, 自動復旧) |
短絡保護 | 有(hiccup mode, 自動復旧) |
耐電圧 |
AC3.0kV 1min(入力一括)と(出力一括)間 AC1.5kV 1min(入力一括)と(接地[アース]/FG)間 AC0.5KV 1min(出力一括)と(接地[アース]/FG)間 |
立上り時間 | 50ms typ.(100%負荷時) |
保持時間 | 20ms typ.(100%負荷時) |
動作温度 | -20 〜 +70℃(湿度20〜93%) |
保存温度 | -20 〜 +85℃(湿度20〜95%) |
安全規格 | meet GB4943, UL60950, EN60950 |
EMC規格 |
meet GB9254, EN55022 classB, EN55024,EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
冷却方式 | 冷却ファン |
保証期間 | 3年 |
寸法(mm) | 278(横) x 127(縦) x 43(高さ) |
型式 | 出力電圧 | 出力電流 | Load regul | R & N | 効率 | |
---|---|---|---|---|---|---|
100V | 220V | |||||
AK480W-SC-3.3 | 3.3V | 85.0A | 0.5% | 100mVp-p | 67% | 71% |
AK480W-SC-5 | 5V | 85.0A | 0.5% | 100mVp-p | 71% | 74% |
AK480W-SC-12 | 12V | 43.0A | 0.5% | 150mVp-p | 80% | 84% |
AK480W-SC-15 | 15V | 35.0A | 0.5% | 150mVp-p | 80% | 84% |
AK480W-SC-24 | 24V | 22.0A | 0.5% | 150mVp-p | 82% | 86% |
AK480W-SC-48 | 48V | 11.0A | 0.5% | 240mVp-p | 83% | 88% |
・ご希望の出力電圧(3.3〜48V)にカスタマイズ可能です。ご相談下さい。
・オプションにてピーク電流(150%)に対応できます。ご希望の方はご相談下さい。
・ネット販売品にはすべてのオプション機能を付加してありません。ご希望の方はご相談下さい。
