75W LED用定電流電源 PSE認証取得 LDP-075M

HOME > AC/DC電源 > LED用電源(75W～)

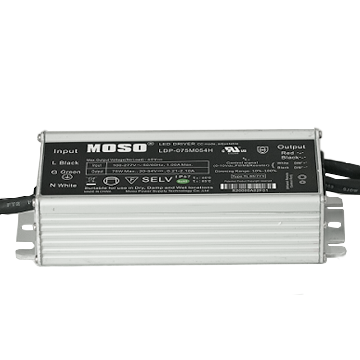

LDP-075M

75W、PSE認証取得、調光機能付き高性能LED用電源

●75Ｗ、高効率、PSE認証取得定電流電源
●調光機能付き、0-10V・0-5V・10VPWMDimming
●範囲内の出力最大・最小電流を何度でも任意の電流値に変更可能
（※別売り専用USB機器とパソコンで簡単に変更が可能。）: （※調光方法についてはお問い合わせください）
●出力電流可変範囲10％～100％。（0％付近の出力～100％に設定することも可能です）※1下図参照
出力電流値の100％未満を最大値に設定しても外部入力電圧のパーセンテージは変わることなく使用できる為入力電圧に比例した電流値が出力され、容易に出力電流値が判断できます。
下記出力グラフ参照ください
●IP67対応で防水防塵対策
●サージ耐圧：5KV/入力N-L間、10KV/入力N・L-アース間
●ワイド入力対応(AC90V～305V)
●出力過電圧保護、短絡保護、過熱保護搭載
●RoHS対応
●PSE,UL,CE,CB,CCC,KC,SAA認証取得。
※現在庫品についてはPSE認証無しのものとなります
●調光機能無し、定電圧タイプもございます。必要な方はお問い合わせください（要MOQ）
出力電流値設定方法は弊社が提供する無料のアプリケーション（上記画像）をインストールいただき赤枠３点を設定し写真のように電源とPCを別売りUSB機器で接続していただくだけで簡単に変更できます。
※設定時は電源ONの状態でおこなってください。
※1 出力可変範囲を0％～100％に変更する際は黄色枠部のMin dim limitを0％に設定いただければ
0％付近までの出力が可能です
簡単に範囲内の任意の電流値に変更できる為負荷が変わった事によって電源を変えなくても、これ1台で良い！というケース等ありそうですね。かつ、調光機能付きで高効率、外部入力電圧に比例した出力電流。言うこと無しの電源じゃないでしょうか！！

容量	75W
出力電圧/電流	下記表参照
入力変動	±0.5%以下
静的負荷変動	±0.5%以下
出力電流可変範囲	10%～100％
過電圧保護	有
短絡保護	有（Hiccup mode、自動復旧）
過熱保護	有（電流制限、自動復旧）
耐電圧	AC1.5kV 1min（入力一括)と（出力一括)間 AC1.5kV 1min（入力一括)と（接地[アース]/FG)間 AC0.5KV 1min（出力一括)と（接地[アース]/FG)間
動作温度	-40 ～ +70℃
保存温度	-40 ～ +85℃（湿度10%～95%）
安全規格	PSE,UL,CE,CB,CCC,KC,SAA
冷却方式	自然空冷
保証期間	３年
筐体寸法（mm)	164(横) x 68(縦) x 39(高さ)
配線寸法（mm)	AC：600±30　DC：450±30　調光：400±30

型式	出力電圧(V)	出力電流(A)	デフォルト出力設定値	出力容量(W)	効率
LDP-075M054H	DC20~54V	0.21~2.10A	20～36V/2.10A	75W	87％
LDP-075M0141H	DC60~141V	0.11~1.10A	60～107V/0.70A		88％
LDP-075M270H	DC120~270V	0.05～0.53A	80～214V/0.35A		88％
