ご利用事例29.

各チャンネルの電圧を希望の電圧に調整してほしい
両チャンネルそれぞれの電圧をボリュームで微調整できるようにしてほしい
本体サイズは標準品と同じにしてほしい

ご依頼背景

長年使われていた電源が販売終了となり、代わりになる製品を探されていたお客様からのご相談でした。設置スペースに余裕がなく、電圧仕様も少し特殊だったため、
「標準品をベースにしたカスタムができないか」とお話をいただきました!

アコンのカスタム電源製作

セミカスタム制作
ご希望の電圧に調整
チャンネルごとに微調整できるよう、調整用ボリュームを追加
ベース機種のサイズは変えずに、ご要望をすべて実現しました！！

カスタマイズ前

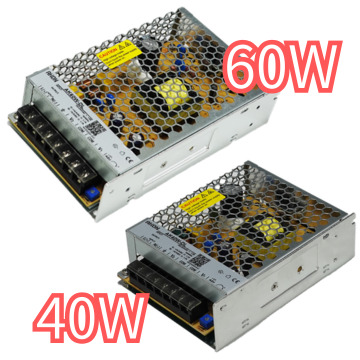

ベース機種：マルチ２チャンネル電源
　DLシリーズ（40W/60W品）
仕様：V1のみ可変可能

カスタマイズ後（全4機種）

60W品

V1：＋16.6V ／ V2：－16.6V

V1：＋13.6V ／ V2：－13.6V

40W品

V1：＋16.3V ／ V2：－16.3V

V1：＋13.3V ／ V2：－13.3V

・サイズは標準品の40・60W品と同じ

・電圧可変用のボリュームを
　V1、V2で独立して搭載

ご利用事例28.

AC100,200Vを検知して出力電圧を自動で切り替えたい

通常使用しているファンを静音化してほしい

ファンの制御を出力では無く内部温度によって変化させたい

電源ケースとケースの小さな隙間を塞ぎたい

アコンのカスタム電源製作

セミカスタム制作

AC100,200Vを検知して（AC100V時DC38V,AC200V時DC52V）を実現

静音ファンを採用し大容量電源ながらファンの静音化を実現

内部基盤の追加によりファン動作を内部温度による制御を実現

電源ケースの金型を作成し、ケースの隙間を無くす密着を実現

出力電圧可変範囲20％～110％機能は既存仕様のまま搭載残存

カスタマイズ前
型式：AK2400W-SCN-48
定格：定電圧電源48V・50A　AC200V専用

カスタマイズ後

型式：AK2400W-SCN-52
AC100V/200V 自動検知
入力電圧：
AC100V（90～132V）
AC200V（180～264V）
出力電流：
AC100V/26A
AC200V/46A
出力電圧：
AC100V/38V
AC200V/52V

ご利用事例27.

メッキ加工処理用の定電流電源を開発してほしい

CH数は10CH設けること

出力側は1mA～100mAレンジと0.1mA～10ｍAレンジ切替可能なこと

各ch毎にON/OFFを設定可能とし、ON/OFFをLED表示等で認識可能なこと

アコンのカスタム電源製作

フルカスタム制作

10CH搭載、タッチパネルで簡単設定

0.1～99.9ｍA(10mA/100mA可変レンジ)の超精密定電流出力を実現

出力電流・電圧値が液晶画面でリアルタイムに確認可能

電流、電圧値を1秒毎に記録するロギング機能を搭載（ＳＤカードに記録）

出力電流値補正範囲0.8～1.2倍のゲイン機能を搭載

タイマー設定により指定時間で出力自動停止後ブザーでお知らせ

カスタマイズ前
新規開発

カスタマイズ後
超高精度微小定電流電源
入力電圧：AC100V±10％
出力電流：0.1～99.9ｍA
出力電圧：Max10V

ご利用事例26.

車載用DC/DCで10KWクラスの大容量の電源を開発してほしい

出力側は回生があるため、双方向であること

ファンレスで熱は筐体に逃がす設計で

アコンのカスタム電源製作

フルカスタム制作

CPU,FPGAの構成で独自技術によるデジタル電源化

驚異的な効率９８％を達成

FET,コイルは筐体に放熱

次世代EVに向けた大容量DC/DC電源

カスタマイズ前
新規開発

カスタマイズ後
大容量DC/DCデジタル電源
電源容量：10KW
入力電圧：48V
出力電圧：48V

ご利用事例25.

太陽光パネルを利用したDCDC充電電源を開発してほしい

簡易で良いのでMPPT機能がほしい

充電中や満充電などステータスに合わせた出力がほしい

車載用、IP65要求

CAN通信機能必要

300Wクラス

アコンのカスタム電源製作

PICと電源制御ICを組み合わせたデジタル電源

得意の組み込み技術でCAN通信対応

CANコマンドで充電電流値、出力電圧などを可変対応

車載用のEMC評価試験をクリア

カスタマイズ前
新規開発

カスタマイズ後
電源容量：最大300W
入力電圧：20～60V
出力電圧：40～60V
出力電流：0～5A　CCCV充電制御
MPPT,CAN対応

ご利用事例24.

充電機能のあるACDC電源がほしい

電流値は20A、電圧値は13.5Vで制御したい

使用用途によって、定電流動作20Aを±10％調整したいのでそれを可能にしたい

アコンのカスタム電源製作

セミカスタム制作

CCCV機能

DC13.5V20A　電圧値・定電流動作値調整範囲±10％

外径寸法　215(横) x 115(縦) x 50(高さ)

バッテリー充電用ACDCスイッチング電源

カスタマイズ前
型式：AK350W-SF-13.5
定格：定電圧電源13.5V・25.8A
価格：9,064円（税込み）

カスタマイズ後
CCCV機能付き
電源容量：300W
出力電圧：13.5V
出力電流：20A
価格：15,400円（税込み）

ご利用事例23.

E17用のLED照明用内蔵型電源（調光付）を開発してほしい

４Wクラス、定電流

位相制御方式の調光器に対応

PSE準拠

0.4A　86V程度

アコンのカスタム電源製作

短期間間発（3週間）でサンプル提供

要求事項をすべて満足

パナソニック調光器と組み合わせ調光

お客様要求の価格を実現

カスタマイズ前
新規開発

カスタマイズ後
電源容量：4W
出力電圧：max 86V
出力電流：0.4A定電流
価格：オープン

ご利用事例22.

DC600Vの高電圧電源がほしい

DC600V1Aぐらい

並列運転対応し、将来的に増設できるようにしたい

アコンのカスタム電源製作

フルカスタム制作

DC600V1A　電圧可変範囲　540-660V

外径寸法　250(横) x 160(縦) x 87(高さ)

DC出力端子は着脱式で安全設計

カスタマイズ前
新規開発

カスタマイズ後
電源容量：600W
出力電圧：600V
出力電流：1A
価格：オープン

ご利用事例21.

植物工場向けLED照明として28Wクラス　調光付の内蔵電源を開発してほしい

４個並列で利用できるように

高さは16ｍｍ以内

640mA定電流で電圧は最大39Vまで

調光はPWM方式で。PWM信号がない場合はMAX出力のこと

アコンのカスタム電源製作

新規にフルカスタム設計

低頭コイル、トランスを利用して要求高さを実現

PWM調光　1KHZ　10V

お客様要求の価格を実現

カスタマイズ前
新規開発

カスタマイズ後
電源容量：28W
出力電圧：max 55V
出力電流：0.5A定電流
価格：オープン

ご利用事例20.

監視カメラ用電源として多チャンネルの電源がほしい

DC12V6Aぐらい

電圧降下を考慮して、出力電圧をボリューム調整できるようにしてほしい

アコンのカスタム電源製作

既存電源と他出力用のPCBの作成でセミカスタム制作

DC12V6A　電圧可変範囲　12-14.5V

外径寸法　W150xH70ｘD190

LED点灯、ACコード付き

カスタマイズ前
新規開発

カスタマイズ後
電源容量：75W
出力電圧：12V（max 14.5V)
出力電流：6A
価格：オープン

ご利用事例19.

ピエゾ素子（容量負荷）向けに+155Vと-20Vの２ｃｈ電源を開発してほしい

容量負荷のため、過電流対策を考慮してほしい

入出力コネクタは日圧の端子で

年間台数は少ないが対応可能か

アコンのカスタム電源製作

新規にフルカスタム設計

容量負荷対策としてピーク電流に対応することでコストダウン

自社設計、製造によりターゲットコストを満足

ワイド入力対応、基板型

カスタマイズ前
新規開発

カスタマイズ後
電源容量：30W
出力電圧：+155V、-20V
出力電流：V1:0.15A（PEAK0.3A)、V2:0.15A（PEAK0.3A)
価格：オープン

ご利用事例18.

新商品のLED直管向けに28Wクラスの内蔵電源を開発してほしい

T8,T10の形状に対応で、高さは12ｍｍ以内

0.5A定電流で電圧は最大55Vまで

価格競争が激しい業界なので価格は抑えてほしい

アコンのカスタム電源製作

新規にフルカスタム設計

低頭コイル、トランスを利用して要求高さを実現

PFC機能搭載、高力率（99％）、高効率（86％）

お客様要求の価格を実現

カスタマイズ前
新規開発

カスタマイズ後
電源容量：28W
出力電圧：max 55V
出力電流：0.5A定電流
価格：オープン

ご利用事例17.

自社のLEDダウンライト用にできるだけ高さが低い電源が必要

LEDの仕様は720ｍAで35Vぐらい

中ロットだが他社にはできない量産価格を出してほしい

アコンのカスタム電源製作

新規にフルカスタム設計

高さはPCB下のリード部分も含め20ｍｍ以下を実現

自社設計、製造によりターゲットコストを満足

ワイド入力対応、高力率、高効率

カスタマイズ前
新規開発

カスタマイズ後
電源容量：27W
出力電圧：16-37V
出力電流：720ｍA（定電流）
価格：オープン

ご利用事例 16.

自社のLEDモジュールを１～４本利用できる定電流電源がほしい

LEDモジュールは12V仕様

お風呂場向けのLED照明のためケースが必要（防水までは不要）

アコンのカスタム電源製作

LEDモジュールを１～２本の場合と、３～４本の場合で２種類の電源を開発

18W、35Wの定電流電源

低価格、高力率、高効率

PSE認証（2016年取得予定）

カスタマイズ前
新規開発

カスタマイズ後
型式：AK18W-LED-070
出力電圧：8-26V
出力電流：0.7A（定電流）

型式：AK35W-LED-070
出力電圧：16-50V
出力電流：0.7A（定電流）

ご利用事例15.

LED照明用に内蔵型の電源を作ってほしい

定電流3.5A、DC36-52V　最大200Wが必要

ファンレス、樹脂レスにしたい

ワイド入力対応

アコンのカスタム電源製作

新規にフルカスタム設計

筐体にFETやトランスの熱を逃がす設計でファンレス、樹脂レスを実現しました。

力率改善回路を追加

PSE準拠

カスタマイズ前
新規開発

カスタマイズ後
電源容量：200W
出力電圧：DC36-52V
出力電流：3.5A　※ボリュームで変更可能
価格：オープン

ご利用事例14.

自販機用LED電源が故障が多いため新規に作り直してほしい

寸法やコネクタや取り付け穴などは現行品と同じにしてほしい

４ｃｈ出力で0.3A定電流

手動調光機能付き、リモート制御も

３種類のLEDに対応できる必要あり

アコンのカスタム電源製作

現行電源の不具合原因を解析し、新規にフルカスタム設計

海外生産比率を上げることでコストダウン

電源＋定電流制御回路構成

CPU搭載

カスタマイズ前
新規開発

カスタマイズ後
電源容量：60W
出力電圧：40V
出力電流：max 0.3A x 4ch
価格：オープン

ご利用事例13.

現在使用中のカスタム電源をコストダウンしたい

コネクタや取り付け穴などは現行品と同じにしてほしい

最大４８０Ｗまで出力可能で、３６０Ｗまではファンレスで使用できるように

DC450V入力までできるように設計してほしい

過電流保護や過熱保護が作動した場合はエラーＬＥＤの点灯が必要

AC入力OFF時は、出力は最大負荷時で40ｍS以上保持できること

アコンのカスタム電源製作

新規にフルカスタム設計

コストは従来比２/３に低減。性能も上げました。

力率改善回路を追加

CE／UL準拠

カスタマイズ前
新規開発

カスタマイズ後
電源容量：480W
出力電圧：24V
出力電流：20A
価格：オープン

ご利用事例 12.

家電向けに制御回路と電源を一体化して開発してほしい

ソフトウェア設計を含めすべてアコンで行ってほしい

大量生産（2万個/月）のためコストを考慮した設計が必要

50Wの12Vが必要

アコンのカスタム電源製作

省スペース化のため、電源回路、放熱板設計などを見直し

基板サイズ（195ｘ57）を実現

CPUはPICを採用

仕様に合わせ様々な部品、I/O制御を追加

カスタマイズ前
新規開発

カスタマイズ後
型式：（非公開）
出力電圧：12V
出力電流：4A

ご利用事例11.

某研究所様からのご依頼

電子ビーム制御用に機能を絞った安価なバイポーラ電源がほしい

0～10V入力で、±10V出力となるようにしてほしい

電流はmax500uA程度で十分

LCDで電圧が確認でき、また手動ボリュームでも可変できるようにしたい

高精度で±0.05％以下

アコンのカスタム電源製作

５台製作いたしました。

新規に回路設計した基板をタカチケースに組み付け

コンパクトサイズ（115ｘ160ｘ105）

前面パネルに、LCD、OUPUTボタン、スイッチ、多回転ボリュームを装備

後面パネルに、電源ソケット、ヒューズ、外部入出力端子、リモート入力モニタ端子を装備

約2ヵ月でお届け。

カスタマイズ前
新規開発

カスタマイズ後
型式：AKBPS-20
出力電圧：0～±10V（V1,V2の2極）
出力電流：500uA
価格：オープン

ご利用事例 10.

LED蛍光灯用の専用電源がほしい

電解コンデンサレスで長寿命であること

量産向けにコストにこだわってほしい

PSE取得のため規格準拠で

アコンのカスタム電源製作

パナソニックのICを利用し部品点数を大幅に縮小

電解コンデンサを一切排除、期待寿命10年以上を実現

ボリューム内蔵で450ｍA以下に任意に電流値を調整可能

コストで1,000円程度を実現

カスタマイズ前
新規開発

カスタマイズ後
型式：AK20W-LD-450MA
出力電流：450mA(アジャスト機能付き)
出力電圧：12～42V
力率：＞0.92　効率：82％
価格：オープン

ご利用事例 9.

二次電池の開発会社様からのご依頼

300Wクラスで、57.5Vのリチウムイオン電池充電用電源が欲しい

5A以上の負荷がかからない仕様にしてほしい

新製品に組み込みたいので、試作で2～3個作っていただきたい

アコンのカスタム電源製作

試作で1台製作いたしました。

AC/DC電源の350Wタイプをベースに開発

入力AC85～132/170～264V(スイッチ切替式)、出力電圧57.5V、
出力電流4.5A(max5.0A)で製作

4.5A定電流モードで充電を行い、電圧が57.5V以上になると定電圧モードに切り替わるように設計

約7週間(開発期間2週間、試作期間4週間、テスト期間1週間)でお届け。

カスタマイズ前
型式：AK350W-SF
出力電圧：出力数1
価格：8,900円(税込)
　

カスタマイズ後
型式：AK350W-SF-57.5
出力電圧：30.0～57.9
出力電流：4.5A(定電流モード時)
価格：オープン

ご利用事例 8.

事例7のLED照明商社様からのご依頼

事例7の開発品の仕様で、力率を改善した製品が欲しい

試作で1～2個作っていただきたい

アコンのカスタム電源製作

試作で1台製作いたしました。

AC/DC電源の200Wタイプをベースに開発

入力AC85～264V(ワイド入力)、出力電圧36～72V、
出力電流3A(アジャスト機能±10％)で製作

約2週間(開発～試作期間1週間、テスト期間1週間)でお届け。

カスタマイズ前
型式：AK200W-SC
出力電圧：出力数1
価格：8,400円(税込)
　　
　　　

カスタマイズ後
型式：AK220W-SC-3A
出力電流：3A(アジャスト機能±10％)
出力電圧：36～72V
力率：＞0.94　効率：87％
価格：9,800円(税込)

ご利用事例 7.

LED照明商社様からのご依頼

200Wクラスの3A定電流(できれば可変機能付)で、ワイド入力に対応した製品が欲しい

量産見込みがあるので、試作で2～3個作っていただきたい

アコンのカスタム電源製作

試作で3台製作いたしました。

AC/DC電源の240Wタイプをベースに開発

入力AC85～132/170～264V(スイッチ切替式)、出力電圧36～72V、
出力電流3A(アジャスト機能±10％)で製作

約4週間(開発期間1週間、試作期間2週間、テスト期間1週間)でお届け。

現在納入業者様にて試験運用中

カスタマイズ前
型式：AK240W-SF
出力電圧：出力数1
価格：7,600円(税込)
　

カスタマイズ後
型式：AK240W-SV-3A
出力電流：3A(アジャスト機能±10％)
出力電圧：36～72V
価格：9,020円(税込)

ご利用事例 6.

車載用DC/DC定電流(10A)コンバーターを製作して欲しい

車載用なので振動対策も考慮して欲しい

リモートON/OFF機能が欲しい

出来る限り小さいサイズを希望

サンプルで4個ほど試作してほしい

試作品テスト後、車載用ステーおよび防錆コーティングの追加依頼

アコンの開発電源製作

DC/DC定電流、車載用電源ということで、
依頼主様より開発費を提供して頂き新規開発

PCBおよび筐体すべて弊社にて独自開発

約3ヶ月で開発～試作～テスト

車載用ステー、防錆コーティングを追加

現在、車外設置・大型両等にも対応できるよう、仕様検討中

カスタマイズ前

　
新規開発

　

開発品
型式：AK350W-SD24-10A
入力：DC24V（18～36V）
　　　24A（max）
出力：DC10～35V　10A定電流
リモートON/OFF機能

オプション：防錆コーティング
価格：オープン

ご利用事例 5.　

LED用電源として、定電圧60V/3A出力の電源がほしい

出来る限り小さいサイズを希望

CE認証などがあるもの

最初はサンプルで２個、その後量産で300個程度を検討

アコンのカスタム電源製作

サイズが小さくということで、基板型のAK200W-SPCをベースに選定

200Wのため60Vでmax3.3A可能

試作としてまずは２台だけ受注

納期1.8ヵ月でご納品

カスタマイズ前
型式：AK200W-SPC
出力電圧：出力数1
価格：オープン価格(当時)

カスタマイズ後
型式：AK200W-SPC-60
出力電圧：60V/3.3A
価格：7,560円(税別)

ご利用事例 4.

某大手自動車メーカー様からお問い合わせ

バッテリーの実験用に入力DC72Vぐらいで、DC24V出力のDC/DC電源がほしい

実験用なので2台ぐらいなのですが可能でしょうか？

アコンのカスタム電源製作

２台なので、価格はある程度UPでご了承頂きました

DC/DC電源のAK700W-SDをベースに開発

入力DC72V(DC60～96V)、出力24V/30Aで仕様確定

納期1.2ヵ月でご納品

カスタマイズ前
型式：AK700W-SD
出力電圧：出力数1
価格：25,100円(税込)

カスタマイズ後
型式：AK700W-SD72-24
出力電圧：24V/30A
価格：32,550円(税込)

ご利用事例 3.

入力DC110Vで、定電圧出力の65Vがほしい

4台ぐらい制作をお願いしたい

RoHS対応

アコンのカスタム電源製作

試作で４台とのことで、価格若干UPで受注

DC/DC電源のAK300W-SDをベースに開発

入力DC110V(72～144V)、出力65V/4.6Aで仕様確定

納期1.5ヵ月でご納品

カスタマイズ前
型式：AK300W-SD
出力電圧：出力数1
価格：9,800円(税込)

カスタマイズ後
型式：AK300W-SD110-65
出力電圧：65V/4.5A
価格：11,200円(税別)

ご利用事例 2.

±15Vで定格2.5Aぐらいの電源がほしい

入力電圧は100Vと200V両方対応にしておきたい

50台ぐらい制作をお願いしたい

もちろんRoHS対応で

アコンのカスタム電源製作

AK150W-SFをベースに開発

ご希望の仕様すべてに対応

納期1.2ヵ月で完了

価格はAK150W-SFと同じ5,600円！

カスタマイズ前
型式：AK150W-SF
出力電圧：出力数1
価格：5,600円(税込)

カスタマイズ後
型式：AK150W-DF-Z
出力電圧：出力数2（±15V/2.5A）
価格：5,600円(税込)

ご利用事例 1.

5Vと15Vの2chの電源がほしい

5Vは4Aでいいから15Vは5Aほしい

100台ぐらい制作をお願いしたい

なんとか1.5ヵ月以内で！

アコンのカスタム電源製作

AK100W-DF-Bをベースに各chの電流制限調整を実施

ご希望の仕様すべてに対応

納期1ヵ月で完了

価格はAK100W-DF-Bと同じ5,200円！

カスタマイズ前
型式：AK100W-DF-B
出力電圧：5V／15.0A と 15V／1.0A
価格：5,200円(税込)

カスタマイズ後
型式：AK100W-DF-B
出力電圧：5V／4.0A と 15V／5.3A
価格：5,200円(税込)

送料
沖縄・離島は別途料金となります。詳しくはお問合せください。

10,000円（税別）以上で送料無料
1回のご購入金額が合計10,000円（税別）以上の場合は配送料が無料となります。

全製品が3年保証付
保証期間内に故障した際は迅速に対応いたします。詳しくはこちら

銀行振込OK（楽天銀行）
注文確定後にメールで指定口座をご連絡いたします。振込手数料はお客様負担となります。

クレジット決済OK
JCB、VISA、Master、AMEX、ダイナースがご利用頂けます。お支払は一括払いのみとなります。

代引き決済OK
ご購入代金に応じて代引き手数料が発生します。手数料はお客様負担となります。詳しくはこちら

カスタム電源製作

DC/DC電源部門 AC/DC電源部門 ACアダプタ―部門 レーザーマーカー部門

「indexPro アワード2022」の電源部門賞を受賞しました！

ご利用事例29.

ご依頼背景

アコンのカスタム電源製作

ご利用事例28.

アコンのカスタム電源製作

ご利用事例27.

アコンのカスタム電源製作

ご利用事例26.

アコンのカスタム電源製作

ご利用事例25.

アコンのカスタム電源製作

ご利用事例24.

アコンのカスタム電源製作

ご利用事例23.

アコンのカスタム電源製作

ご利用事例22.

アコンのカスタム電源製作

ご利用事例21.

アコンのカスタム電源製作

ご利用事例20.

アコンのカスタム電源製作

ご利用事例19.

アコンのカスタム電源製作

ご利用事例18.

アコンのカスタム電源製作

ご利用事例17.

アコンのカスタム電源製作

ご利用事例 16.

アコンのカスタム電源製作

ご利用事例15.

アコンのカスタム電源製作

ご利用事例14.

アコンのカスタム電源製作

ご利用事例13.

アコンのカスタム電源製作

ご利用事例 12.

アコンのカスタム電源製作

ご利用事例11.

アコンのカスタム電源製作

ご利用事例 10.

アコンのカスタム電源製作

ご利用事例 9.

アコンのカスタム電源製作

ご利用事例 8.

アコンのカスタム電源製作

ご利用事例 7.

アコンのカスタム電源製作

ご利用事例 6.

アコンの開発電源製作

ご利用事例 5.

アコンのカスタム電源製作

ご利用事例 4.

アコンのカスタム電源製作

ご利用事例 3.

アコンのカスタム電源製作

ご利用事例 2.

アコンのカスタム電源製作

ご利用事例 1.

アコンのカスタム電源製作

DC/DC電源部門
AC/DC電源部門
ACアダプタ―部門
レーザーマーカー部門

ご利用事例 5.　
