特長: ユニット型AC/DCスイッチング電源。単出力タイプ。
弊社推奨シリーズあらゆる場面で活躍する名刺サイズ級の小型電源。補助用途に最適。
IEC/EN61000-4、CISPR32/EN55032、IEC/EN62368適合。

型式	入力電圧(V)	MODEL	出力容量	ＤＣ出力
ZAM-15-B	AC85～305V or DC100~430V	ZAM-15-B03	9.9W	3.3V 3.0A
		ZAM-15-B05	15W	5V 3.0A
		ZAM-15-B12	15.6W	12V 1.3A
		ZAM-15-B15	15W	15V 1.0A
		ZAM-15-B24	15W	24V 0.625A
		ZAM-15-B48	15.36W	48V 0.32A
ZAM-25-B	AC85～305V or DC100~430V	ZAM-25-B03	19.8W	3.3V 6.0A
		ZAM-25-B05	25W	5V 5.0A
		ZAM-25-B12	25.2W	12V 2.1A
		ZAM-25-B15	25.5W	15V 1.7A
		ZAM-25-B24	26.4W	24V 1.1A
		ZAM-25-B48	27.36W	48V 0.57A

特長: ユニット型AC/DCスイッチング電源。単出力タイプ。
弊社推奨シリーズ社内設備・試験・開発用途に最適。シンプル設計・低コスト。
IEC/EN61000-4、CISPR32/EN55032、IEC/EN62368適合。

型式	入力電圧(V)	MODEL	出力容量	ＤＣ出力

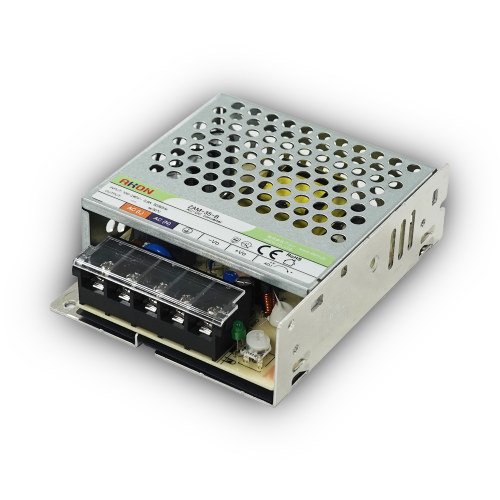

ZAM-35-B	AC85～264V or DC120~370V	ZAM-35-B05	35W	5V 7A
		ZAM-35-B12	36W	12V 3A
		ZAM-35-B15	36W	15V 2.4A
		ZAM-35-B24	36W	24V 1.5A
ZAM-50-B	AC85～264V or DC120~370V	ZAM-50-B05	50W	5V 10A
		ZAM-50-B12	50.4W	12V 4.2A
		ZAM-50-B15	21W	15V 3.4A
		ZAM-50-B24	52.8W	24V 2.2A
		ZAM-50-B36	52.2W	36V 1.45A
		ZAM-50-B48	52.8W	48V 1.1A

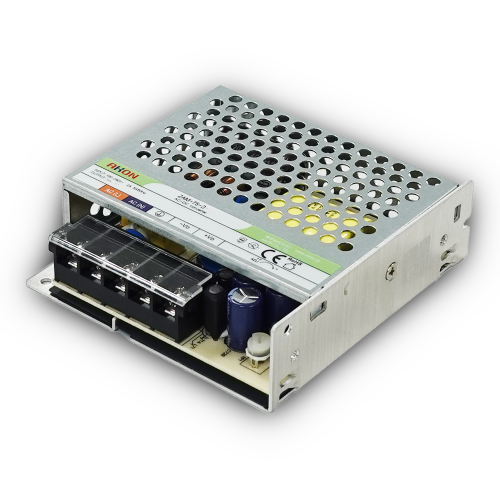

ZAM-75-B	AC85～264V or DC120~370V	ZAM-75-B05	70W	5V 14A
		ZAM-75-B12	72W	12V 6A
		ZAM-75-B15	75W	15V 5A
		ZAM-75-B24	76.8W	24V 3.2A
		ZAM-75-B36	76.8W	36V 2.1A
		ZAM-75-B48	76.8W	48V 1.6A

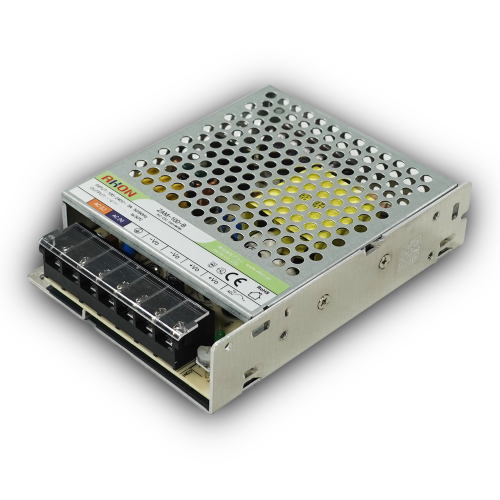

ZAM-100-B	AC85～264V or DC120~370V	ZAM-100-B05	90W	5V 18A
		ZAM-100-B12	102W	12V 8.5A
		ZAM-100-B15	105W	15V 7.0A
		ZAM-100-B24	108W	24V 4.5A
		ZAM-100-B36	100.8W	36V 2.8A
		ZAM-100-B48	110.4W	48V 2.3A

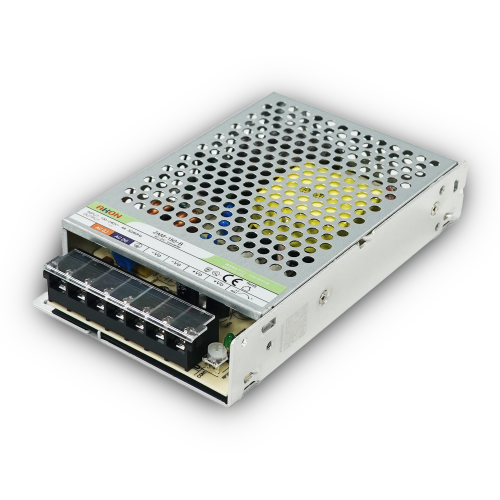

ZAM-150-B	AC85～264V or DC120~370V	ZAM-150-B12	150W	12V 12.5A
		ZAM-150-B15	150W	15V 10A
		ZAM-150-B24	156W	24V 6.5A
		ZAM-150-B36	154.8W	36V 4.3A
		ZAM-150-B48	158.4W	48V 3.3A

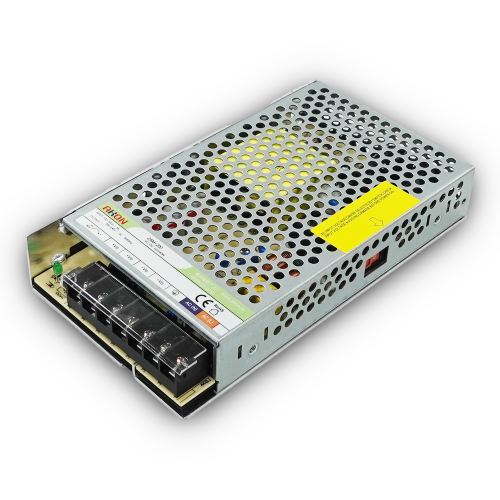

ZAM-200-B	AC90～132V or AC180~264V or DC240~373	ZAM-200-B05	150W	5V 30A
		ZAM-200-B12	204W	12V 17A
		ZAM-200-B15	210W	15V 14A
		ZAM-200-B24	211W	24V 8.8A
		ZAM-200-B36	212W	36V 5.9A
		ZAM-200-B48	211W	48V 4.4A
ZAM-350-B	AC90～132V or AC180~264V or DC240~370	ZAM-200-B05	350W	5V 60A
		ZAM-350-B12	348W	12V 29A
		ZAM-350-B15	348W	15V 23.2A
		ZAM-350-B24	350.4W	24V 14.6A
		ZAM-350-B36	349.2W	36V 9.7A
		ZAM-350-B48	350.4W	48V 7.3A
ZAM-1000-B	AC90～264V or DC130~390V	ZAM-1000-B12	999.6W	12V 83.3A
		ZAM-1000-B15	1000.5W	15V 66.7A
		ZAM-1000-B24	1000.8W	24V 41.7A
		ZAM-1000-B36	997.2W	36V 27.7A
		ZAM-1000-B42	999.6W	42V 23.8A
		ZAM-1000-B48	998.4W	48V 20.8A
		ZAM-1000-B54	999W	54V 18.5A

特長: PFC機能搭載、ユニット型AC/DCスイッチング電源。デジタル通信（I2C）で
リアルタイムに出力電圧・電流・異常を監視。単出力（サブ電源付き）タイプ。
並列運転対応機種。電圧保証のリモートセンシング機能搭載。

型式	入力電圧(V)	MODEL	出力容量	ＤＣ出力
ZAMF-1000-B	AC90～264V or DC120~370V	ZAMF-1000-B12	960W	12V 80A
		ZAMF-1000-B15	960W	15V 64A
		ZAMF-1000-B24	1008W	24V 42A
		ZAMF-1000-B27	1007W	27V 37.3A
		ZAMF-1000-B36	1008W	36V 28A
		ZAMF-1000-B48	1008W	48V 21A
		ZAMF-1000-B54	1009W	54V 18.7A
ZAMF-1500-B	AC85～264V or DC120~370V	ZAMF-1500-B12	1510W	12V 125A
		ZAMF-1500-B15	1510Ｗ	15V 100A
		ZAMF-1500-B24	1510Ｗ	24V 62.5A
		ZAMF-1500-B27	1522Ｗ	27V 56A
		ZAMF-1500-B36	1522Ｗ	36V 42A
		ZAMF-1500-B48	1546Ｗ	48V 32A
		ZAMF-1500-B15	1522Ｗ	54V 28A
ZAMF-2000-B	AC85～277V or DC120~390V	ZAMF-2000-B12	1211W	12V 100A
		ZAMF-2000-B24	1931W	24V 80A
		ZAMF-2000-B48	2027W	48V 42A
ZAMF-3000-B	AC85～277V or DC120~390V	ZAMF-3000-B12	2410W	12V 200A
		ZAMF-3000-B24	3010W	24V 125A
		ZAMF-3000-B48	3010W	48V 62.5A

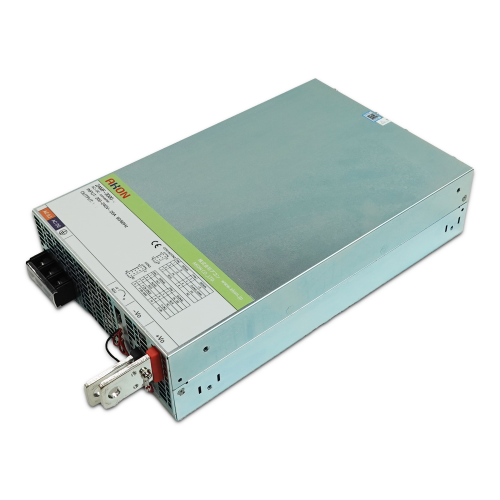

ZAMF-3000-2DB	AC180～277V or DC254~390V	ZAMF-3000-2DB12	2400W	12V 200A
		ZAMF-3000-2DB24	3000W	24V 125A
		ZAMF-3000-2DB48	3000W	48V 62.5A

特長: PFC機能搭載、ユニット型AC/DCスイッチング電源。デジタル通信（I2C）搭載。
3相4線式、3相3線式、単相、およびDC入力。
並列運転対応機種。電圧保証のリモートセンシング機能搭載。

型式	入力電圧(V)	MODEL	出力容量	ＤＣ出力
ZAMTF-5000-B	3W＋PE△ 196~305VAC or 3W＋N＋PE Y 340~530VAC or 277~430VDC	ZAMTF-5000-B24	4800W	24V 200A
		ZAMTF-5000-B36	4968W	36V 138A
		ZAMTF-5000-B48	5040W	48V 105A
