AK180W-MPCS-12(DC12V/15A)![](https://img.shop-pro.jp/img/new/icons15.gif)
![](https://img.shop-pro.jp/img/new/icons15.gif)
![商品写真](https://img17.shop-pro.jp/PA01170/170/product/170595377.png?cmsp_timestamp=20220928111226)

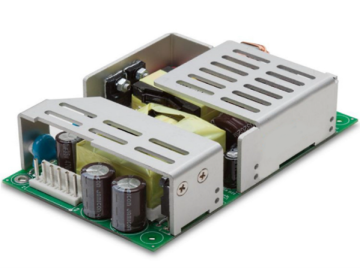

80W、基板型AC/DCスイッチング電源(出力電圧DC12V/出力電流max15A)
- ●180W、小型基板電源
- (出力容量180W以上でのご使用の場合は冷却ファンが必要となります。)
- ●ワイド入力対応(AC88〜264V)
- ●小型、低頭、PFC搭載
- ●過電流保護、過電圧保護、短絡保護回路搭載
- ●RoHS対応
- ●出力電圧可変範囲±10%で調整が可能
- ●電解コンデンサ 全て105℃
- ●CEマーク取得。電気用品安全法(PSE)準拠
- ●グローバルな安全規格に準拠(UL62368-1, EN62368-1,)
- ●雑音端子電圧EN55032 classB準拠
-->
AKONの一言
容量180Wながら、小型・低頭な基板型新製品です!
使用容量、周囲温度、外付けファンの設置有無によって条件がございますので、仕様書のDerating Curve
(負荷電力軽減曲線)を参照ください
(負荷電力軽減曲線)を参照ください
![](https://img17.shop-pro.jp/PA01170/170/etc/ROHS_CE.jpg?20120922191651)
出力数 | 1 |
---|---|
入力電圧 | AC88〜264V (DC120〜370V) |
入力周波数 | 47〜63Hz |
容量 | 180W(外付けファン有の場合 200W) |
出力電圧/電流 | DC12V/15A |
突入電流 | 264V入力時:55A以下 (25℃、コールドスタートにて) |
入力リーク電流 | 230V入力時:1.0mA以下 |
入力変動 | ±0.5%以下(入力AC88〜264V 100%負荷にて) |
出力電圧可変範囲 | ±10% |
過負荷保護 | 有(105〜150%, hiccup mode, 自動復旧) |
短絡保護 | 有 (hiccup mode, 自動復旧) |
耐電圧 |
AC3.2kV 1min(入力一括)と(出力一括)間 AC1.8kV 1min(入力一括)と(接地[アース]/FG)間 AC1.5KV 1min(出力一括)と(接地[アース]/FG)間 |
立上り時間 | 50ms typ.(100%負荷時) |
保持時間 | 20ms typ.(100%負荷時) |
動作温度 | -20 〜 +70℃(湿度20〜93%) |
保存温度 | -20 〜 +85℃(湿度20〜95%) |
冷却方式 | 自然空冷 |
保証期間 | 3年 |
寸法(mm) | 126(縦) x 76(横) x 33(高さ) |
型式 | 出力電圧 | 出力電流 | 最大出力電力 | R & N | 効率 |
---|---|---|---|---|---|
AK180W-MPCS-12 | 12V | 5A | 180W | 120mVp-p | 90% |
AK180W-MPCS-24 | 24V | 7.5A | 180W | 240mVp-p | 90% |
