AK60W-FM-S2(DC12V/5.0A)
AKONの一言
今回の新製品リリースでは基盤型電源が登場しました!
ユニット型も大事ですが基盤型電源も量産時には多くの数量が必要になりますよね?
そこで、このAKONオススメの新商品!AK60W-FM を一度ご検討して下さい!
量産時のLot価格・最近悩みの納期・電源の品質・性能 etc...きっとご満足頂けます!

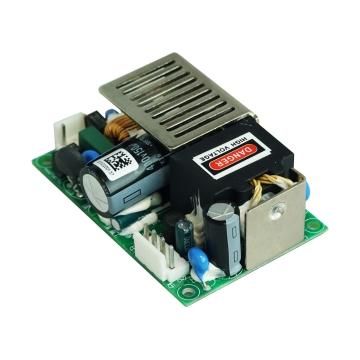

60W、基板型AC/DCスイッチング電源(出力電圧DC12V/出力電流max5.0A)
- 主な特長と利点
- ●60Wクラスのコンパクトで静音な、小型基板電源
- ●サイズは小さく、パフォーマンスは最大級!
- ●ワイドな入力電圧にも対応致します!(AC90〜264V)
- ●過電流保護、過電圧保護、短絡保護回路搭載
- ●コンパクトなサイズの為小回りのきくシャープな設計を実現可能!
- 76.2 x 50.8 x 24mm (L x W x H)
- クリックで拡大
- ●VH コネクタの互換性により、従来の装置からの置き換えも簡単です!
- (適合コネクタ)
- ・JST製 B2P3-VHシリーズ相当品
- ・JST製 B4P-VHシリーズ相当品
- ↓JST製相当品参考図↓
- クリックで拡大
- ※電源に可変ボリュームは御座いません
- ●当社の電源はグローバルな安全規格に準拠しています
(UL62368-1, cUL62368-1, IEC62368-1,FCCPART15)
- ●CEマーク取得。電気用品安全法(PSE)準拠
●高調波電流規制対応【IEC61000-3-2適合】
【EN61000-3-3準拠】電圧変動フリッカ
【EN61000-4-2準拠】静電気放電
【EN61000-4-3準拠】放射性無線周波電磁界
【EN61000-4-4準拠】ファーストトランジェント バースト
【EN61000-4-5準拠】雷サージコモンモード
【EN61000-4-6準拠】伝導性無線周波電磁界
【EN61000-4-11準拠】電圧ディップ/変動
出力数 | 1 |
入力電圧 |
AC90〜264V (DC120〜370V) |
入力周波数 | 50〜60Hz |
容量 | 60W |
出力電圧/電流 | DC12V/5.0A |
突入電流 |
115V入力時:40A以下
230V入力時:80A以下
(25℃、コールドスタートにて)
|
入力リーク電流 | 230V入力時:1.0mA以下 |
入力変動 | ±0.5%以下(入力AC90〜264V 100%負荷にて) |
出力電圧可変範囲 | ±10% |
過電流保護 | 有(110〜150%, hiccup mode, 自動復旧) |
過電圧保護 | 有(140%, 遮断, 要再起動) |
短絡保護 | 有 (hiccup mode, 自動復旧) |
耐電圧 |
AC4.0kV 1min(入力一括)と(出力一括)間
AC2.5kV 1min(入力一括)と(接地[アース]/FG)間
|
立上り時間 | 3s typ.(100%負荷時) |
保持時間 | 15ms typ.(100%負荷時) |
動作温度 | -20 〜 +70℃(湿度20〜93%) |
保存温度 | -20 〜 +85℃(湿度20〜95%) |
安全規格 | meet FCC PART15,CISPR32,EN55032,UL62368-1,cUL62368-1,IEC62368-1, |
EMC規格 |
EN61000-3-2,3 ClassA, CE,EN61000-4-2,3,4,5,6,8,11 |
冷却方式 | 自然空冷 |
保証期間 | 3年 |
寸法(mm) | 50.8(横) x 76.2(縦) x 24(高さ) |
※この商品は受注生産品です。お求めの際にはMOQが御座いますのでお問合せ下さい。
量産検討時のサンプルが必要な場合もご対応致します。お気軽にお申し付けください。
